CAN Test Box

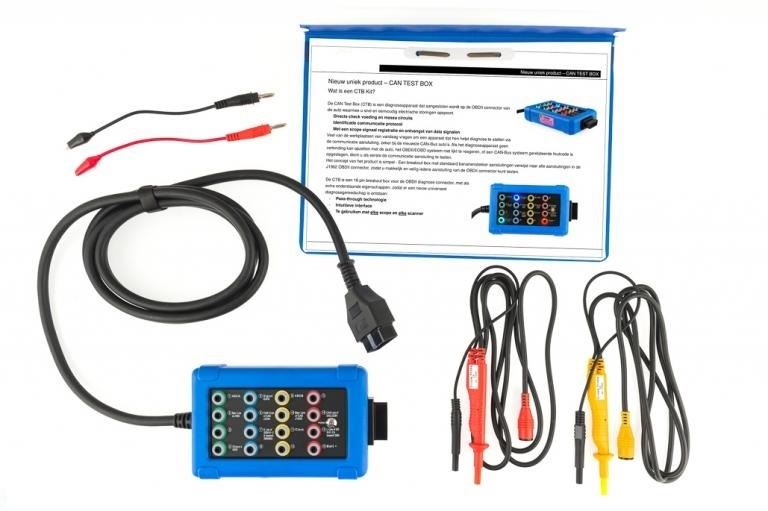

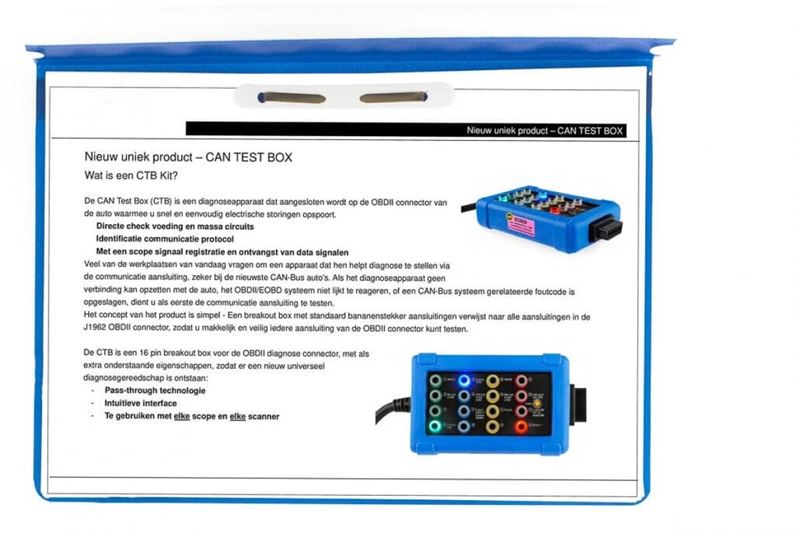

Met deze Breakout CAN test box kunt u de communicatieverbinding van de OBD meten. Bijvoorbeeld als een OBDII/EOBD systeem niet lijkt te reageren. De breakout box verwijst naar alle aansluitingen van de J1962 OBDII-connector. U kunt makkelijk en veilig iedere aansluiting van de OBDII connector testen.
Breakout CAN test box gebruikt Pass-through technologie

Er zijn verschillende protocollen voor de communicatie tussen een diagnosesysteem en een voertuig. Bij o.a. CAN-Bus en KWP2000 komen niet alle signalen bij de OBDII terecht als er geen scanner is aangesloten. Deze Breakout CAN test box heeft daarom een vaste contra OBDII connector gemonteerd voor het aansluiten van een scanner. Zo bent u er zeker van dat de Breakout CAN test box toegang krijgt tot alle signalen.

De Breakout CAN test box maakt gebruik van gekleurde leds zodat u in één oogopslag de voeding en massapunten kunt controleren. Communicatiesystemen herkent u aan knipperende led's.

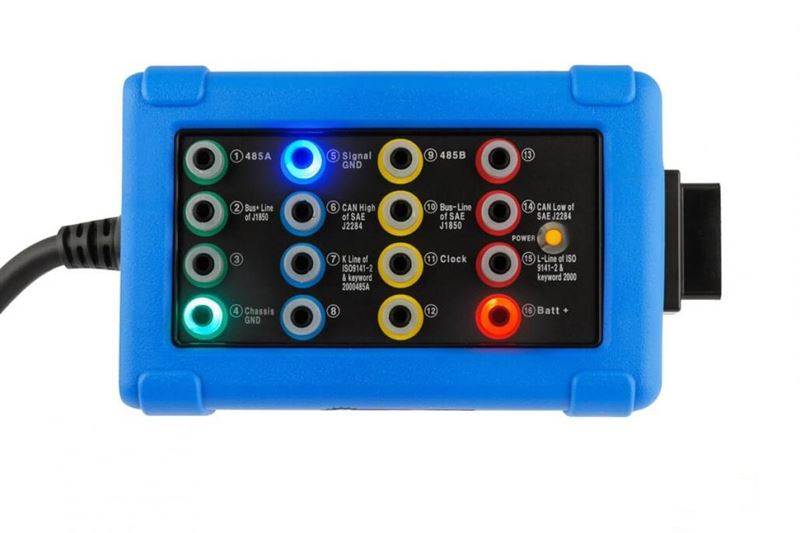

De LEDs indicatie signaleerd als volgt:

LED 1/9 - 485A/485B (Fabrieks informatie)
LED 2/10 - Bus+ Line J1850/Bus- Line J1850
LED 3/8/12/13 - future upgrade
LED 4 - Chassis GND (GROUND)
LED 5 - Signaal GND (SIGNAL)
LED 6/14 - CAN High of SAE J2284/CAN Low of SAE J2284
LED 7/15 K Line of ISO9141-2 en sleutelwoord 2000485A/L Line of ISO9141-2 een sleutelwoord 2000
LED 11 - Clock
LED 16 Batterij + (Voltage supply)
